Підключення граничного й напрямного дротів до зарядної станції

Після прокладання граничного й напрямного дротів у системі Automower® ці дроти потрібно під’єднати до зарядної станції. Зауважте, що в моделях Automower® NERA усі роз’єми розташовані спереду, а не ззаду.

Використовуйте для під’єднання дротів з’єднувачі Automower®.

  1. Відкрийте з’єднувач Automower® і вставте в нього дріт.

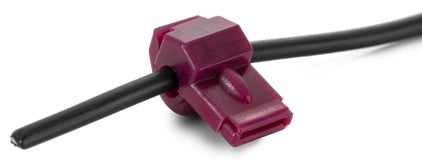

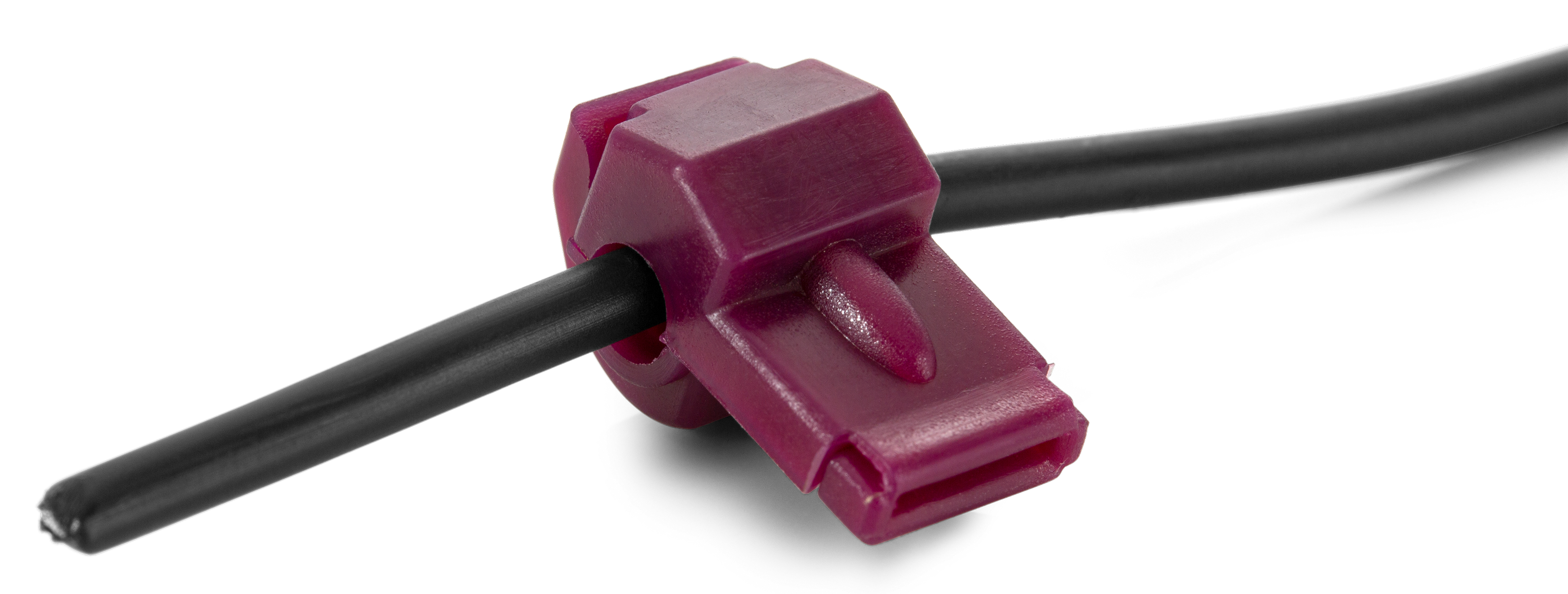

    З’єднувач Automower
  2. Закрийте з’єднувач за допомогою плоскогубців. Відріжте 1–2 см (0,4–0,8 дюйма) вище кожного з’єднувача.
  3. Нахиліть верхню частину зарядної станції. У моделях Automower® NERA також потрібно відкрити кришку.
  4. Просуньте правий з’єднувач через правий отвір у стійці зарядної станції та надягніть його на металевий контакт зарядної станції з позначкою «AR».
  5. Просуньте лівий з’єднувач через лівий отвір у стійці зарядної станції та надягніть його на металевий контакт зарядної станції з позначкою «AL».
  6. Помістіть напрямні дроти по центру під плиту зарядної станції, просуньте їх через отвір у стійці зарядної станції та надягніть з’єднувач на металевий контакт зарядної станції з позначкою «GUIDE», «G1», «G2» або «G3». Кількість доступних контактів і підтримуваних напрямних дротів залежить від моделі газонокосарки Automower®.*

Тепер граничний і напрямний дроти під’єднано до зарядної станції, і зарядну станцію можна прикріпити до землі, використовуючи гвинти з комплекту.

Рекомендується промаркувати дроти відповідними позначками. Це полегшує повторне під’єднання дротів, коли, наприклад, зарядна станція впродовж зими зберігалася в приміщенні.

* Пристрої Automower® 320 NERA і 430X NERA мають три роз’єми для напрямних дротів, однак підтримують використання лише двох напрямних дротів, тому можна використовувати тільки G1 і G2. За підключення напрямного дроту до роз’єму G3 він не працюватиме.
