Comment poser un câble guide dans une installation Automower®

Dans une installation Automower®, le but de notre câble guide breveté est de ramener votre robot tondeuse Automower® vers la station de charge lorsque cela est nécessaire, en réduisant les temps de recherche, notamment dans les jardins complexes.

Les câbles guides sont également utilisés pour guider le robot tondeuse vers des zones de travail éloignées et pour gérer des passages allant jusqu'à 60 cm (2 pi). Pour les passages mesurant moins de 2 m (6,5 pi) de large, nous vous recommandons vivement d'utiliser un câble guide pour guider le robot tondeuse dans le passage. Le robot tondeuse varie son itinéraire vers et depuis la station de charge pour éviter de laisser des traces dans la pelouse.

Selon le modèle, l'utilisation d'un câble guide est nécessaire. Pour les autres modèles, il est facultatif, mais nous vous recommandons vivement d'installer un ou plusieurs câbles guides. Le nombre de câbles guides pris en charge par votre robot tondeuse Automower® dépend du modèle.

Comment poser un câble guide

Conseil : pour activer les sous-titres, lancez la lecture de la vidéo et cliquez sur l'icône en forme d'engrenage afin d'accéder aux paramètres. Sélectionnez ensuite « Sous-titres/CC » et faites votre choix parmi les langues disponibles.

Pose d'un câble guide : instructions étape par étape

1. Commencez par la station de charge : le câble guide doit partir de l'arrière de la station de charge et être placé au centre, sous le socle. Une extrémité du câble guide doit être connectée à la station de charge et l'autre extrémité au câble périphérique.
2. Choisissez le câble approprié : utilisez le même type de câble dans toute l'installation. Le câble guide et le câble périphérique doivent être du même type.
3. Utilisez les accessoires Automower® : Le connecteur Automower® et le raccord Automower®, utilisés pour connecter le câble guide à la station de charge et au câble périphérique, font partie de notre gamme d'accessoires Automower® de haute qualité.
4. Branchement du câble guide : fixez un connecteur Automower® à l'extrémité du câble et placez-le sur la broche G1 de la station de charge (ou sur la broche G2 ou G3 s'il s'agit de votre deuxième ou troisième câble guide). Nous vous conseillons de marquer les câbles avec des étiquettes pour faciliter la reconnexion, en particulier après avoir remisé la station de charge à l'intérieur pour l'hiver. Pour les modèles Automower® NERA, tous les connecteurs sont accessibles depuis l'avant de la station de charge.

5. Placez le câble : Devant la station de charge, vous devez placer le câble à 2 m (6,5 pi) minimum (pour Aspire™ R4 : 1 m/3,3 pi), en ligne droite. utilisez des piquets pour fixer le câble au sol jusqu'au point prévu pour la connexion au câble périphérique.
6. Raccordez le câble périphérique : Au point de connexion avec le câble périphérique, coupez le câble périphérique à l'aide d'un coupe-fil. Connectez l'extrémité du câble guide au câble périphérique à l'aide d'un raccord Automower®. voir Comment utiliser un raccord Automower®.

7. Étalonnez et vérifiez l'appareil : une fois le câble guide installé, nous vous recommandons de l'étalonner et de vérifier que le robot tondeuse peut suivre le câble guide jusqu'à la station de charge et s'arrimer facilement.

Bon à savoir :

• Si la pelouse est ouverte, posez le câble guide depuis la station de charge jusqu'à un point central du côté opposé de la pelouse.
• Évitez de poser le câble à des angles vifs (au-dessus de 45°), car cela peut rendre difficile le suivi du câble guide par le robot tondeuse.
• Le robot tondeuse se déplace toujours à gauche du câble guide, lorsqu'on fait face à la station de charge. Assurez-vous donc de laisser autant d'espace que possible à gauche du câble guide.
• Sur une pente, posez le câble guide en diagonale afin que le robot tondeuse bénéficie d'une traction optimale.
• Le câble guide ne doit pas croiser le câble périphérique, par exemple, lorsque ce dernier se dirige vers un îlot.
• Maintenez une distance minimale de 30 cm (12 po) entre le câble périphérique et le câble guide.
• Si la longueur de la boucle guide est supérieure à 400 mètres (1 300 pi) (150 m (490 pi) pour Aspire R4), le robot tondeuse peut avoir du mal à suivre le câble guide.
• Remarque : les modèles Automower® 320 NERA et 310E NERA sont dotés de trois connexions de câble guide, mais ne prennent en charge que deux câbles guides, de sorte que seules les broches G1 et G2 peuvent être utilisées. La connexion d'un guide à G3 ne fonctionnera pas.


Installation du câble guide : exemple

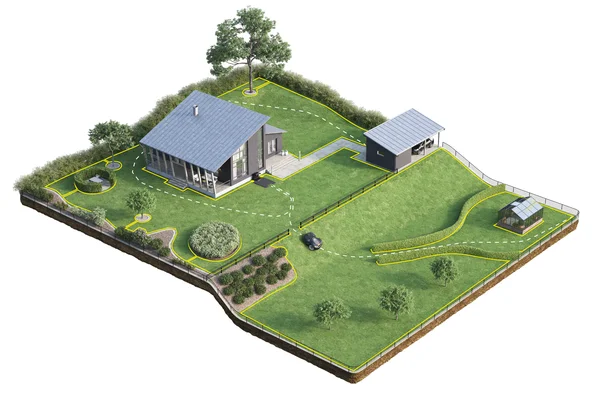

Dans l'illustration ci-dessous, deux câbles guides sont utilisés. Un câble guide le robot tondeuse autour de la maison jusqu'au garage, tandis que l'autre le guide à travers la clôture, le long de la pente, jusqu'au passage et à la serre. Le câble guide aide également le robot tondeuse à retrouver son chemin.

Réglage des câbles guides

Après l'installation, nous vous recommandons de modifier les réglages de la configuration de la zone de tonte en fonction de la complexité de votre pelouse. Pour vous assurer que le robot tondeuse couvre toutes les zones de votre pelouse, vous pouvez utiliser la navigation assistée par GPS (si elle est prise en charge par votre robot tondeuse) ou définir des paramètres de configuration de la zone de tonte qui utilisent le câble périphérique et le câble guide pour diriger le robot tondeuse vers les zones que vous spécifiez sur votre pelouse.

La navigation assistée par GPS signifie que votre robot tondeuse utilise un système GPS (Global Positioning System) intégré pour déterminer automatiquement les zones à tondre ensuite. Les réglages de configuration de la zone de tonte sont disponibles dans l'application Automower® Connect sous Plus > Réglages > Installation > Configuration de la zone de tonte ou à l'aide de l'écran du robot tondeuse, sous Installation > Configuration de la zone de tonte.

Remarque : si votre robot tondeuse prend en charge la technologie AIM, vous bénéficiez d'un meilleur contrôle de la configuration de la zone de tonte, car vous pouvez facilement créer des zones de travail avec des programmes et des hauteurs de coupe uniques à l'aide de l'application Automower® Connect.
