Sådan finder og reparerer du et kabelbrud i din Automower®-installation

• Undersøg, om afgrænsningskablets og guidekablets tilslutninger til ladestationen er korrekt tilsluttet og ubeskadigede. Se Sådan tilsluttes afgræsnings- og guidekabler til ladestationen.

• Kontrollér alle kendte splejsninger i løkkekablet for at sikre, at kablerne er korrekt tilsluttet, og at koblingerne ikke er beskadigede. Hvis det er tilgængeligt, skal du bruge det kort, der blev tegnet under installationen, for at minde dig om, hvor kablerne oprindeligt blev lagt.

• Hvis fejlmeddelelsen fortsat vises efter disse indledende kontroller, skal du fortsætte med fejlfindingstrinnene nedenfor.

Vi anbefaler to metoder til at finde et kabelbrud:

• Manuel søgning.
• Manuel søgning med et værktøj til registrering af kabelbrud.

Se denne video, eller følg den trinvise vejledning nedenfor for at få mere at vide om begge metoder til at finde og reparere et kabelbrud i din Automower®-installation.

Tip! For at aktivere undertekster skal du starte afspilningen af videoen og klikke på tandhjulsikonet for indstillinger. Vælg derefter "Undertekster/CC", og vælg mellem de tilgængelige sprog.

Manuel søgning

Et ødelagt kabel i din Automower®-installation kan findes ved hjælp af en manuel søgemetode, hvor den grundlæggende ide er at blive ved med at opdele afgrænsningskablet i to halvdele, indtil den ødelagte del er fundet. Sådan gør du:

1. Slå ECO-tilstand fra

Denne søgemetode virker ikke, hvis ECO-tilstand er aktiveret. Afhængigt af din Automower®-model kan du bruge Automower® Connect-appen eller plæneklipperens display til at slå ECO-tilstand fra. Følg disse trin:

1. Anbring plæneklipperen i ladestationen.
2. Åbn Automower® Connect-appen, eller tryk på Menu på plæneklipperens display.
3. Vælg Indstillinger > ECO-tilstand.
4. Fjern markeringen i feltet.

2. Byt om på stikkene i ladestationen

• Byt om på tilslutningerne mellem guidekablet og afgrænsningskablet i ladestationen for at identificere den beskadigede del. Start med at skifte tilslutning AL og G1. Hvis indikatorlampen lyser konstant grønt, befinder bruddet sig et sted på afgrænsningskablet mellem AL og det punkt, hvor guidekablet er forbundet med afgrænsningskablet (den tykke sorte streg i billede 1). Her skal du begynde at lede efter bruddet.
• Bemærk: Visse Automower®-modeller har ekstra guidekabler (G2, G3). Du kan gentage proceduren med dem.

Billede 1

3. Find bruddet

Påkrævet værktøj og udstyr

• Afgrænsningskabel og Automower®-koblinger (billede 4)
• Automower®-stik (billede 2)
• Tang
• Kabelskæreværktøj

Trin til lokalisering af bruddet

1. Frakobl det mistænkte kabel: Frakobl det kabel, der mistænkes for at være knækket, fra ladestationen.
2. Opret et nyt afgrænsningskabel: Tilslut den ene ende af det nye afgrænsningskabel til et ledigt slot på ladestationen, enten AL eller AR, vha. et stik.
3. Skær kablet over på midten: Gå til midten af den sektion, hvor der er mistanke om brud, og skær den over.
4. Tilslut et nyt afgrænsningskabel: Tilslut den anden ende af det nye afgrænsningskabel til den kabelende , der stadig er tilsluttet til ladestationen (tynd linje på billede 3).
5. Kontrol af indikatorlampe: Kontrollér ladestationens indikatorlampe. Hvis lampen er grøn, er bruddet i sektionen med den frakoblede ende (tyk linje på billede 3).
6. Indsnævring af a bruddets placering: Hvis indikatorlampen bliver ved med at blinke blåt, skal du gentage denne proces, indtil der kun er en kort del af kablet tilbage. Det er her, bruddet er placeret.

Tip! Hvis den del af afgrænsningskablet, der indeholder bruddet, er kort, kan det være lettere at udskifte den helt end at forsøge at finde den nøjagtige placering af bruddet.

Billede 2

Billede 3

Billede 4

Manuel søgning med et værktøj til registrering af kabelbrud

For at spare tid og undgå at klippe kabler over under fejlfinding kan du bruge et værktøj til registrering af kabelbrud. Bemærk, at dette værktøj er nyttigt til at finde rene kabelbrud, men muligvis ikke er så effektivt i tilfælde af delvise kabelbrud.

Videoen ovenfor forklarer, hvordan du bruger værktøjet til registrering af kabelbrud.

Påkrævet værktøj og udstyr

• Afgrænsningskabel og Automower®-koblinger (billede 4)
• Tang
• Kabelskæreværktøj

Trin til at reparere et kabelbrud

1. Skær det beskadigede kabel fra: Skær ca. 60 centimeter af hver ende af det brudte kabel for at fjerne alle beskadigede sektioner.
2. Indsæt kablet i koblingen: Indsæt begge kabelender i koblingen, en ende pr. hul. Det betyder ikke noget, hvilket hul der bruges til hvilken kabelende.
3. Kontrollér kabeltilslutningerne: Sørg for, at kablerne er sat helt ind i koblingen. Brug den gennemsigtige side af koblingen til kontrol. Hvis du bruger et professionelt kabel, skal du fjerne det udvendige beskyttelseslag, før du indsætter kablet i koblingen.

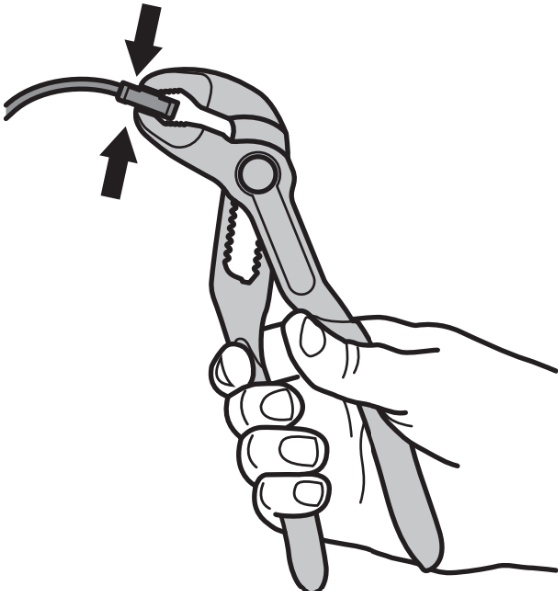

4. Tryk på koblingen: Tryk koblingen fast med en tang.
5. Fastgør eller grav kablet ned: Undgå at beskadige nye kabler ved at begrave det blottede afgrænsningskabel og koblingen eller fastgøre det sikkert til jorden med pløkker.

Se denne video for at få detaljerede instruktioner om, hvordan du tilslutter et guidekabel til afgrænsningskablet:

Hvorfor bruge en original Automower®-kobling?

Automower®-koblingen er specielt designet til reparation og forlængelse af afgrænsningskablet og til tilslutning af guidekablet. Den er holdbar, vandtæt og sikrer optimal ydeevne.

Kontakt din Husqvarna-forhandler

Hvis du har brug for hjælp til din Automower®-installation, skal du kontakte din lokale Husqvarna-forhandler. Med deres erfaring og brug af specialværktøjer kan de hjælpe dig med at få din Automower®-robotplæneklipper til at arbejde igen på ingen tid.
